一、背景

       光子晶體（Photonic Crystals, PhCs）是一種由不同折射率的介質周期性排列而成的人工微結構，它可以產生一種稱為光子帶隙的“禁止”頻率，具有波長選擇的功能，可以有選擇地使某個波段的光通過而阻止其它波長的光通過其中，因此可以產生許多奇妙的光學現象。

二、應用概述

       通過設計和制造光子晶體及其器件，可以控制光子的運動，從而用于抑制自發發射、增強半導體激光器以及光學元件的集成和小型化制造各種小型化集成光電、量子光學設備乃至集成光量子平臺。



       例如，光子晶體光纖利用內部不同排列形式的氣孔對光的調制，使光被限制在低折射率的光纖芯區傳播，不但比傳統光纖具有更低的損耗，而且其光子帶隙結構在非線性光學、超精密光學測量、量子光學等領域都有具有廣闊的應用。

圖1 光子晶體光纖

       長期從事材料微觀結構與宏觀性能關聯規律研究的某高校重點實驗室課題組，使用海洋光學光譜儀對光子晶體不同偏正態的反射率進行了對比實驗。

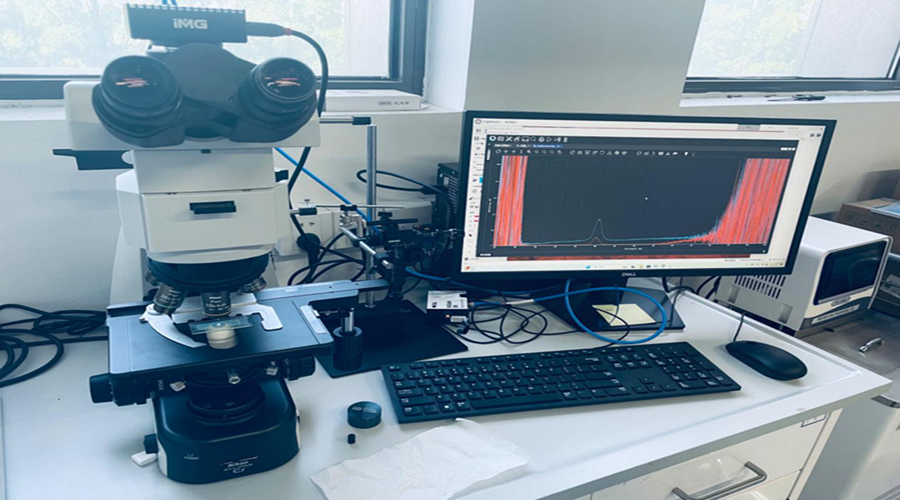

       實驗光路如圖2所示，光譜儀通過顯微適配器耦合到顯微鏡的光路中，借助顯微鏡的成像系統可以精確定位光譜儀探測區域，同時通過更換不同的顯微鏡偏光片對光子晶體不同偏正狀態下的反射率進行測量。

       在實驗過程中只需將制備好的光子晶體載玻片放置在圖2實驗裝置的物鏡下方，即可立即從光譜儀軟件中顯示該光子晶體特定區域，特定波段的相對反射率的大小，同時通過更換偏光片對光子晶體特定偏正方向上的反射率進行測量，從而表征光子晶體相關的性能。使用海洋光學便攜式的微型光譜儀，大大提高了實驗效率。

三、實驗裝置

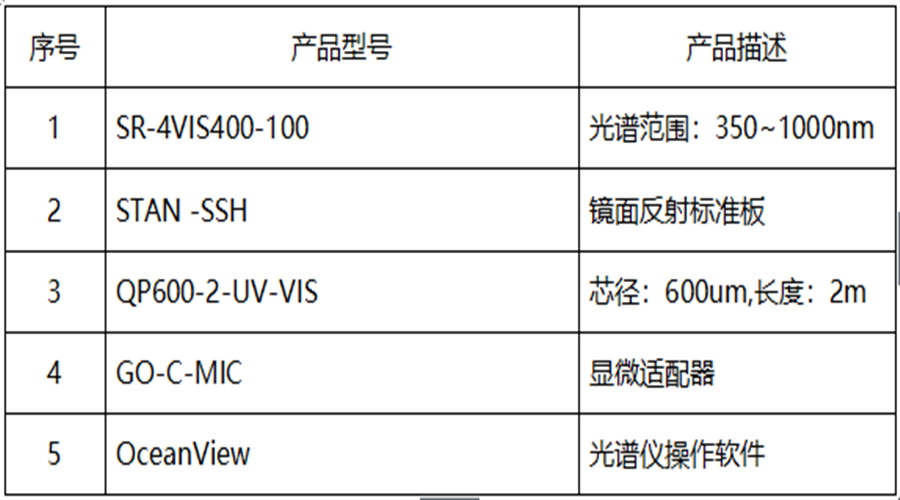

       典型配置如下：

四、結語

       使用海洋光學便攜式光譜儀測試系統，可以獲得不同區域，不同偏正狀態下的光子晶體反射率，從而有助于高效率的對光子晶體相關特征進行表征，從而制備出符合預期的光子晶體材料。海洋光學反射率測試系統，靈活多變，通過添加不同的附件，可以適用于多種應用環境，大大提高了實驗效率，降低了實驗成本。
