一、背景

       等離子體刻蝕技術始于20世紀60年代，從電容放電等離子體刻蝕發展到射頻感應等離子體刻蝕，再到電子回旋共振和電子束等離子體刻蝕，21世紀初出現了多頻率CCP刻蝕系統，技術不斷進步以滿足集成電路制造需求。

二、應用概述

       等離子體刻蝕技術在半導體制造中用于制作微米和納米級別的電路和結構。它也用于其他領域，如制造微機電系統（MEMS）、光電子器件、顯示屏和太陽能電池等。

圖1：等離子體刻蝕

       等離子體刻蝕過程中需將硅片表面曝露于氣態中產生的等離子體，等離子體通過光刻膠中開出的窗口，與硅片發生物理或化學反應（或這兩種反應），從而去掉曝露的表面材料。

       只是通過監控被刻蝕膜層所含有的元素發射光譜并不總是能夠準確地監控刻蝕終點：

       1. 通過監控刻蝕腔的物質的發光強度變化曲線，找到刻蝕腔體內物質的發光強度變化速率的拐點，可以是刻蝕反應物，也可以是刻蝕生成物。對特征譜線的時間發光曲線求導，建立導數函數，獲取波峰波谷，判斷刻蝕終點；

       2. 獲取實時的光學干涉譜線，獲取波峰波谷信號，根據刻蝕總厚度，刻蝕速率以及刻蝕總周期，對刻蝕工藝進行終點控制。

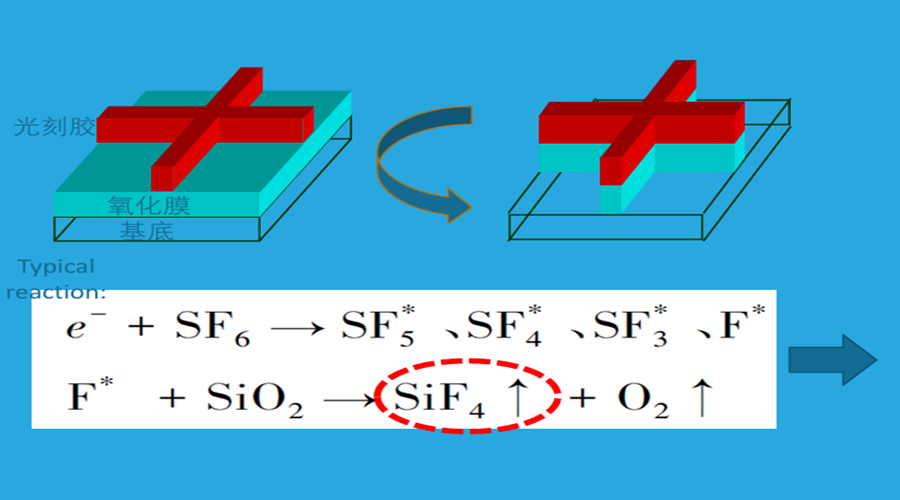

圖2：等離子體刻蝕原理示意圖

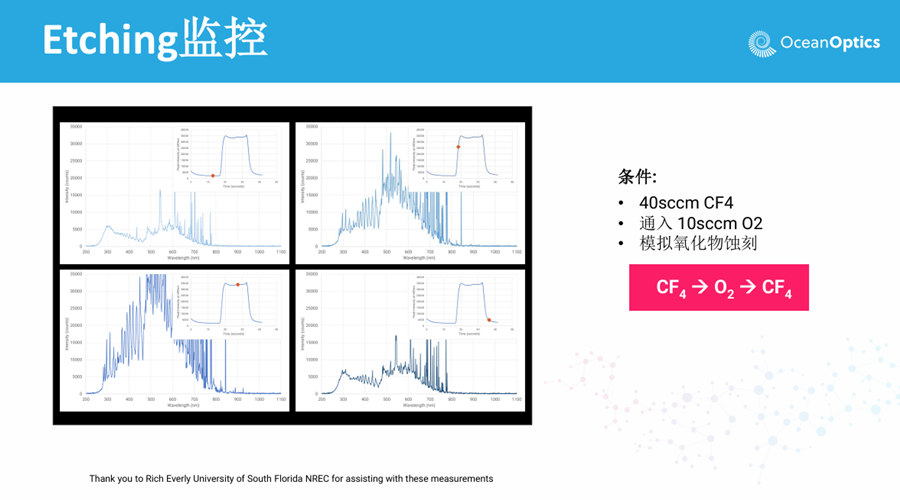

圖3：Etching監控光譜

三、實驗裝置

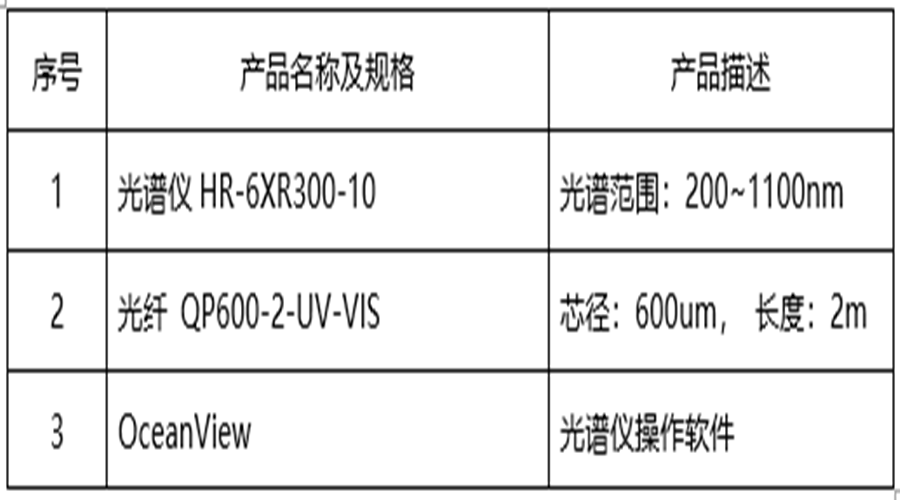

       典型配置如下：

四、結語

       綜上所述，光譜儀在等離子體刻蝕監控中扮演著關鍵角色，它不僅能夠提供實時的等離子體狀態信息，還能夠幫助進行故障診斷、優化工藝參數、控制刻蝕均勻性以及預防過刻蝕，從而提高刻蝕工藝的整體性能和產品質量。
